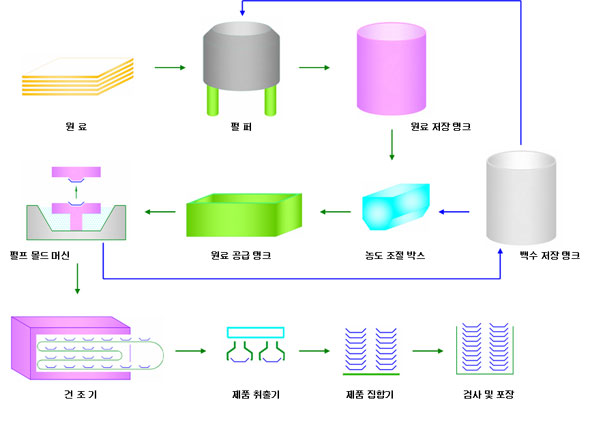

  SYSTEM 구성
   - 건식설비(Dry-Type)
   - 습식설비(Wet-Type)
   - 파쇄기(Pulper)
  MODEL 적용성
  생산 동영상
  납품실적



  IPPE 3012 IPPE 3020
설치면적 20m(W) X 40m(L) X 7m(H) 26m(W) X 40m(L) X 7m(H)
공급전력 3 5W 380V 480KW 3 5W 380V 550KW
버너용량 875,000Kcal/h X 2set 875,000Kcal/h X 2set
진공용량 55Kw X 3Set 75Kw X 3Set
설비제작기간 90일 100일
설치기간 40일 45일
교육기간 30일 30일
기동인원 3~4명 4명

1. MOLDING PARTLIST
1. MOLD Base
- Size : 1500×1110 (30egg Tray →12Cavity)
- Moving: Vertical moving by hydraulic cylinder
2.Transfer block
- Moving : Vertical & Horizontal moving by hydraulic cylinder
3.Water sprayer
- Type : Pumping spray system
- Pump : 900W x 2 set

2. VACUUM PART
1. Type: Liquid ring pump
2. Vacuum : 680mmHg
3. Motor 55Kw

3. 유압 PART
1. Motor 22Kw
2. Pump Double Vanepump
3. Relief Valve, Solenoid Valve, Cooler
4. Tank

4. CONTROL PANEL PART
1. MCC Panel & PLC Panel
- 해당 모터 Contral 및 버너PID 제어

1. Operation Desk Panel
- Touch Screen : System 설정 및 기록보관 Setting

5. 건조로 PART
건조로 내부의 컨베어구조가 “S"타입이므로 일반건조로에 비해 20~25%가량의 연료절감효과가 있다.

6. COMPRESSOR PART
1. Screw type air compressor
2. Motor
3. Air dryer
4. After cooler
5. Air receiver tank
6. Main , pre, line filter

7. TANK PART
Regulating Box & Storage Tank Vacuum Tank & Supply Tank

8. 파쇄기(Pulper)
1. P.S Rotor Type
2. Capacity : 5.5㎥
3. Pulping Consistency; Max : 3~4%
4. Motor : 37㎾,380V, 3Phase

9. 제품 취출 집합기(Product Takeout Stacker)
